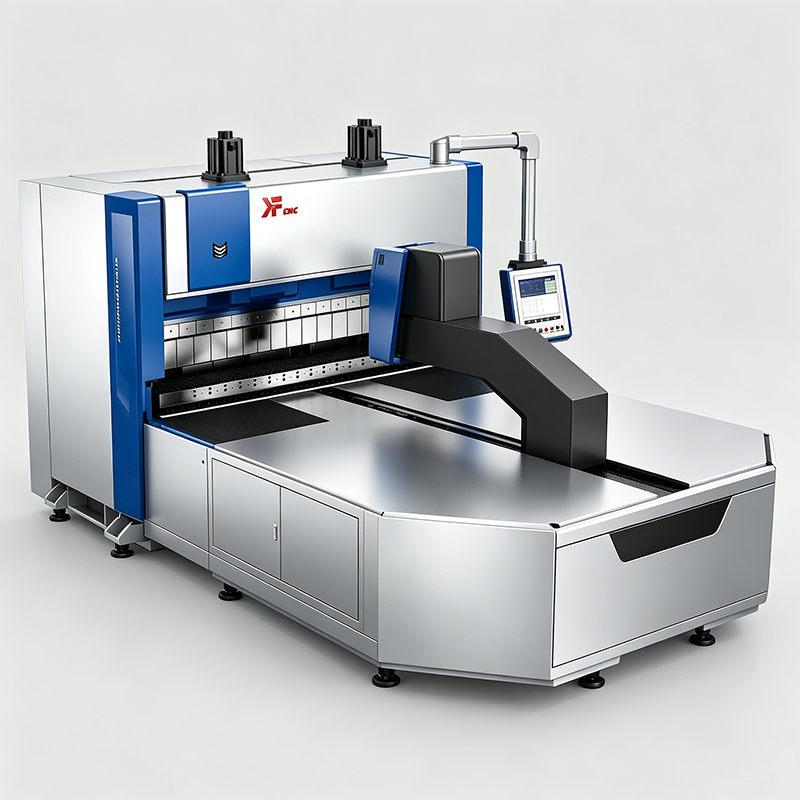

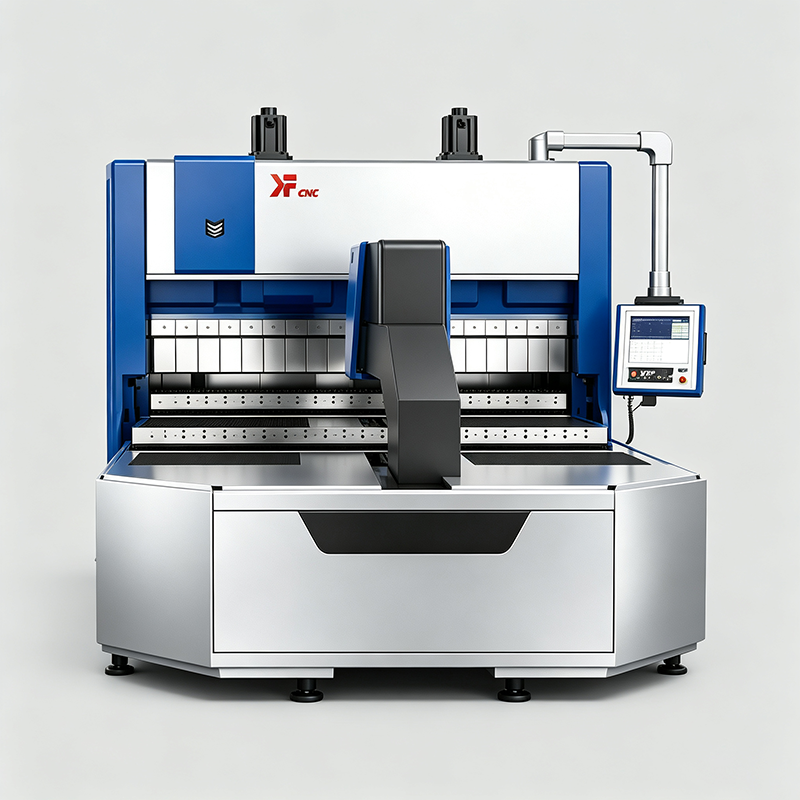

Центр гибки панелей с ручной сменой инструмента (MTC)
1. Основные инструкции по настройке: Высококачественный литой корпус Основной каркас оборудования изготовлен из высококачественных отливок из чугуна марок QT500-7 и серого чугуна 250. Конструкция и изготовление станка в целом соответствуют стандартам, предъявляемым к высокоточному станоч...
Описание
маркер
1. Основные инструкции по настройке:

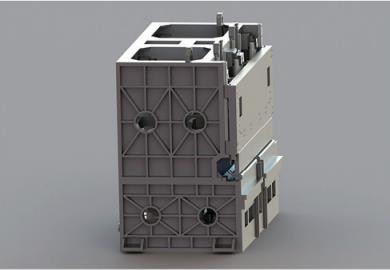

Высококачественный литой корпус
Основной каркас оборудования изготовлен из высококачественных отливок из чугуна марок QT500-7 и серого чугуна 250.
Конструкция и изготовление станка в целом соответствуют стандартам, предъявляемым к высокоточному станочному оборудованию. Как литые, так и сварные детали проходят тщательную обработку для снятия внутренних напряжений и подвергаются строгому контролю с использованием высокоточного измерительного оборудования, что гарантирует сохранение точности, стабильности и высокой жесткости в процессе длительной эксплуатации.
Высокопрочный винт
Винт ШВП тяжелой серии тайваньского производства (MYE TBI) обеспечивает более стабильную передачу и повышенную точность.
Такая конструкция обеспечивает высочайшие скорость и точность, а также гарантирует чрезвычайно низкие эксплуатационные расходы.
Высокопрочные линейные направляющие
Используются высокоточные роликовые линейные направляющие Taiwan PMI/SHAC для тяжелых нагрузок, отличающиеся повышенной грузоподъемностью и точностью.
2. Основные технические параметры:
| KMB-2200 Technical Parameters | |
| Feeding structure | Arm Type |
| Workbench structure | Brush |
| Bending length | 2250mm |
| Sheet length | 2200mm |
| Sheet width | 1500mm |
| Bending height | 175mm |
| Minimum four-side forming dimensions | 320*200mm |
| Minimum two-side forming dimensions | 200mm |
| Minimum arc radius | 1.2mm |
| Maximum continuous bending speed | 0.5s/blade |
| Break distance between upper and lower blades | 190mm |
| Bending accuracy | 0.03mm |
| Bending angle | 0-180° |
| Maximum material thickness | Aluminum: 2.0mm / Carbon Steel: 1.5mm / Stainless Steel: 1.0mm |
| Minimum material thickness | 0.35mm |
| CNC system | SYNTEC/Taiwan New Generation |
| Operating system | Win7+OS |
| Number of axes | Standard 13 Axis |
| Rated voltage | 380V |
| Peak power | 24KW |
| Average power | 4.5KW |
| Machine dimensions | 4850mm*2780mm*2600mm |
| Machine weight | Approximately 12,000kg |
3. Подробности конфигурации:
| KMB-2200 main functions and configurations | |
| Machine frame | Kefei independently designs and develops the frame, uses high-grade QT500 casting, and undergoes strict stress relief treatment to ensure the long-term operation accuracy, stability and high rigidity of the machine. |
| Mold | High-frequency quenching and tempering are adopted, which makes it more wear-resistant and has a longer service life. |
| Control system | Taiwan's new generation CNC system, independently developed by Kefei CNC, accurately achieves the perfect matching of all axes of the equipment in parallel, making program programming faster and easier. |
| Oil supply and self-lubrication system | The whole machine is automatically oiled and alarmed when oil is insufficient to ensure safe operation of the machine |
| Flattening function | Flattening of workpieces |
| Upper and lower edge pressing | Realize the upper and lower dead edge of the workpiece |
| Handwheel | The system has an anti-collision knife function, and the user can control each axis to any desired position through the handwheel |
| Automated production line interface | Can connect to upstream and downstream production equipment to achieve automated production |
| Advanced commands | Users can customize the design and control of complex workpieces according to their needs |
| Arc commands | Directly call the arc command and input the radius to achieve the arc bending |
| Servo drive | Inovance/Hechuan bus servo adopts advanced manufacturing technology, has strong overload resistance, is more suitable for quick start at the moment of bending, runs smoothly at low speed, and has high precision |
| Electrical components | Schneider of France, an internationally renowned electrical company, has more stable and reliable product performance |
| Micro relays | Japan Izumi relay, an internationally renowned brand, uses pure copper as the coil, which has excellent conductivity, stable power-on performance and long service life. |
4. Дисплей корпуса изгиба.
Гибочный центр KaFe (панелегиб) позволяет гнуть листовой металл, придавая ему разнообразные сложные формы, без использования пресс-форм. Оборудование обеспечивает выполнение гибки под прямыми и произвольными углами, формирование дуг, гибку вверх и вниз, а также создание других сложных конфигураций, находя применение в сфере металлообработки для широкого спектра отраслей и типов изделий.

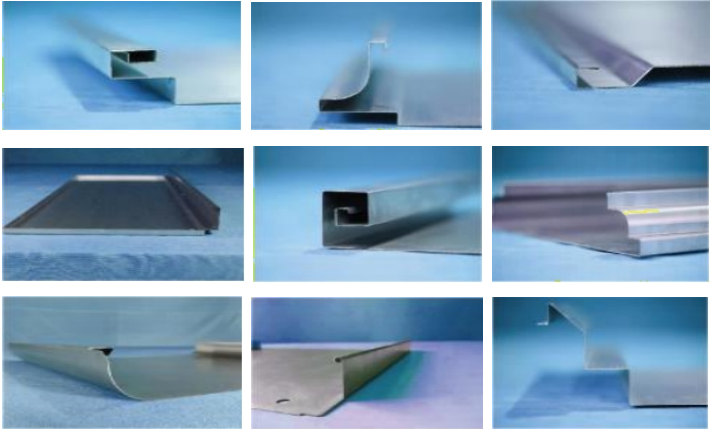

1) Демонстрация реальных заготовок для гибки

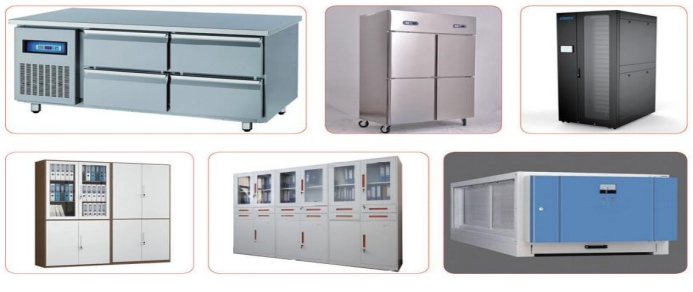

2) Демонстрация сценариев применения
